O modulo de REDES DE ENERGIA permite a criação de documentação profissional relacionada ao projeto de redes externas de energia de baixa tensão. O programa permite a criação orientada a objetos de desenhos para redes de energia externas em planos de desenvolvimento espacial ou a preparação de desenhos de usuários mostrando uma rede de energia que parte de um transformador de baixa tensão para um painel de distribuição em um edifício.

Este módulo expande as capacidades do programa ArCADia BIM com funções avançadas, o que significa que parte das opções de modelagem de construção estão disponíveis no programa ArCADia BIM:

ArCADia LT, ArCADia, ArCADia PLUS



Funções avançadas do módulo REDES DE ENERGIA


  • A geração de diagramas estruturais de redes que partem da fonte de energia até o objeto final. A funcionalidade pode ser usada para gerar rapidamente um desenho do diagrama estrutural de uma rede proposta. O diagrama contém a topologia da rede proposta.

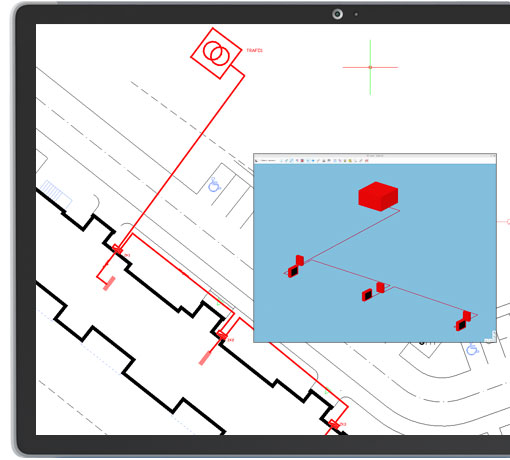

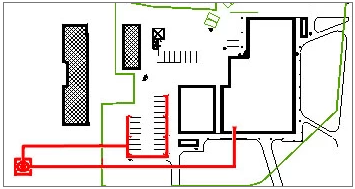

  • O programa permite a criação orientada a objetos de desenhos para redes de energia externas em planos de desenvolvimento espacial, bem como a preparação de desenhos de usuários mostrando uma rede de energia a partir de um transformador de baixa tensão para o painel de distribuição de um edifício.

  • Para cada linha de alimentação planejada, o usuário pode selecionar dispositivos de proteção para curtos-circuitos e sobrecargas usando a biblioteca de dispositivos de proteção ou criando seus próprios objetos.

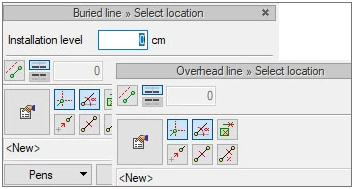

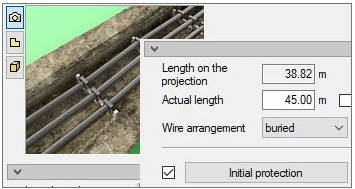

  • O desenho de redes de cabo e energia aérea.
  • A preparação rápida e eficiente do projeto de uma conexão de energia para instalações de construção e o projeto de um sistema de iluminação externa, por exemplo, iluminação para ruas, estradas, estacionamentos, etc.

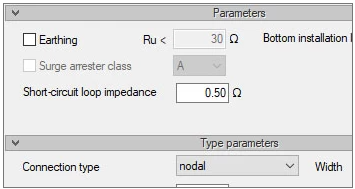

  • Cálculos técnicos pela introdução dos fatores e impedância para o ciclo de curto-circuito à estrutura do “conector de cabo”, que permite cálculos de curto-circuito da linha de alimentação interna do conector do cabo à placa de distribuição no edifício, bem como cálculos da capacidade de carga de cada seção da rede projetada.

  • A execução de todos os cálculos básicos para uma rede.

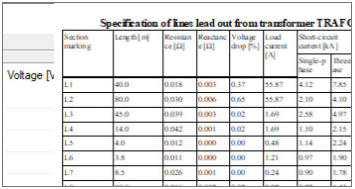

  • Geração de documentação técnica profissional e notas dos materiais utilizados no projeto para posterior processamento.

  • A caixa articular do cabo.

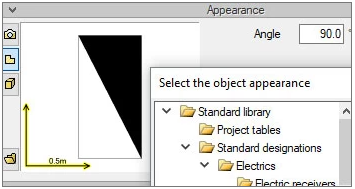

  • A possibilidade de substituir uma exibição de símbolo por um objeto específico e criar símbolos de usuário para objetos projetados.
  • Biblioteca de objetos e a possibilidade de o usuário criar seus próprios itens.

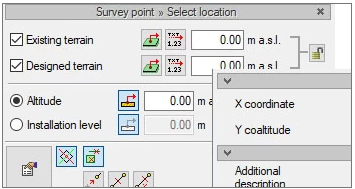

  • A possibilidade de criar coordenadas de levantamento em planos de desenvolvimento espacial. Uma vez marcados os pontos de pesquisa, o usuário pode gerar um relatório sobre coordenadas X e Y em um arquivo RTF. A funcionalidade é muito útil quando um designer tem que apresentar as coordenadas de pesquisa dos pontos de virada de rede planejados para uma Equipe de Aprovação de Documentação de Design.
