INSTALAÇÕES DE PROTEÇÃO CONTRA RAIOS NEW VERSION

Projeto da instalação protegendo o edifício contra fortes descargas atmosféricas

Download
Home > Produtos > Módulos > INSTALAÇÕES DE PROTEÇÃO CONTRA RAIOS

O modulo INSTALAÇÃO DE PROTEÇÃO CONTRA RAIOS  permite criar um projeto de instalação para proteger o edifício contra uma descarga de raios.

O projeto pode cobrir tanto a segurança de um edifício unifamisário quanto a criação de um sistema completo de proteção contra raios em edifícios multifamiliais e públicos. O programa permite criar um projeto, verificar a correção de sua execução (conexão de elementos e fechamento de circuitos), realizar os cálculos necessários de acordo com as normas aplicáveis e permite elaborar um relatório final.

Este módulo expande as capacidades do programa ArCADia BIM com funções avançadas, o que significa que parte das opções de modelagem de construção estão disponíveis no programa ArCADia BIM:

ArCADia LT, ArCADia, ArCADia PLUS



Funções avançadas do módulo INSTALAÇÕES DE PROTEÇÃO CONTRA RAIOS


O TELHADO E A INSTALAÇÃO DO EDIFÍCIO

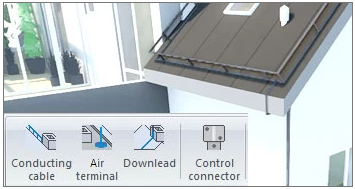

  • O programa permite criar um desenho de proteção contra raios com as opções do cabo condutor, graças ao qual o telhado (cada uma de suas encostas de telhado) é delineado ao longo dos cumes, cantos, cestas, capô e outras bordas. Depois que o circuito é fechado, a instalação é conectada ao conector de controle com um cabo de saída, que por si só encontra o caminho mais curto para a saída. Seguindo a encosta do telhado, beirando e, em seguida, a parede do edifício, ele atinge a caixa ou o próprio conector de controle. Com edifícios maiores, um terminal aéreo também pode ser colocado no telhado.

A INSTALAÇÃO NO TERRENO

  • O programa executa automaticamente uma barra de baixo do conector de controle para o eletrodo de terra surround, ralar eletrodo de terra ou vara de terra.

CÁLCULO E CONTROLE DA VALIDADE DO PROJETO

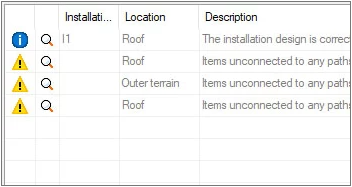

  • Antes de fazer cálculos, inserir listagens e criar um relatório, a correção das conexões de elementos deve ser verificada. O programa possui funcionalidade que permite verificar automaticamente a correção do projeto. Se algum dos elementos não estiver conectado, eles serão marcados. Se o projeto estiver correto, você pode fazer cálculos de eletrodos terrestres. O programa executa-os automaticamente com base no desenho e dado nas opções de resistência ao solo.

RELATÓRIOS E LISTAGENS

  • Se a instalação for feita corretamente, o relatório com resultados de resistência pode ser gerado e listas de elementos e materiais são inseridos na exibição.
