COMPONENTE DE CONCRETO REFORÇADO NEW VERSION

Desenho de objetos, criação rápida de documentação arquitetônica

Download
Home > Produtos > Módulos > COMPONENTE DE CONCRETO REFORÇADO

O módulo permite a inserção de objetos de elementos de concreto armado que são parametrizados no script Lisp, bem como gerar visualizações e seções transversais automaticamente.

O reforço do elemento pode ser modificado, e o elemento em si pode ser adicionalmente reforçado inserindo vergalhões de forma livre. As listas de aço de reforço podem ser geradas automaticamente. Além de usar scripts LISP anexados ao programa, o usuário também pode criar ou personalizar scripts de componentes de concreto armado.

Este módulo expande as capacidades do programa ArCADia BIM com funções avançadas, o que significa que parte das opções de modelagem de edifícios estão disponíveis no programa ArCADia BIM:

ArCADia LT, ArCADia, ArCADia PLUS



Funções avançadas do módulo COMPONENTE DE CONCRETO REFORÇADO


  • Biblioteca de componentes de concreto armado.

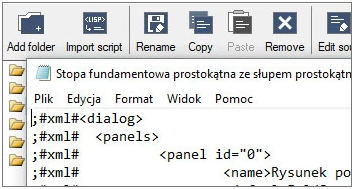

  • Cria scripts de elementos concretos reforçados escrevendo o script na linguagem de código fonte Lisp disponível nas funções do sistema ArCADia.
  • Possibilita utilizar linguagem de programação em LISP.

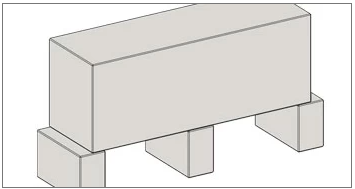

  • Feixe de um só período, feixe de dois meses, feixe de vários vãos, viga de ligação.

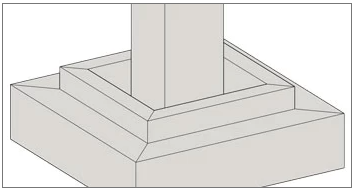

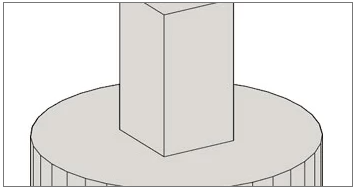

  • Um pé de sino, um ponto redondo com uma coluna redonda, um ponto redondo com uma coluna retangular, um ponto retangular com uma coluna redonda, um ponto retangular com uma coluna retangular com uma coluna retangular, um ponto inclinado com uma coluna retangular, um pé de ponto escalonado com uma coluna retangular, um pé de ponto escalonado (com 1 ou 2 passos) com uma coluna retangular.

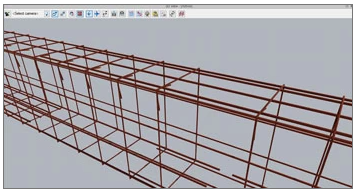

  • Visualização em tempo real de um modelo de componente de concreto armado tridimensional na vista 3D.

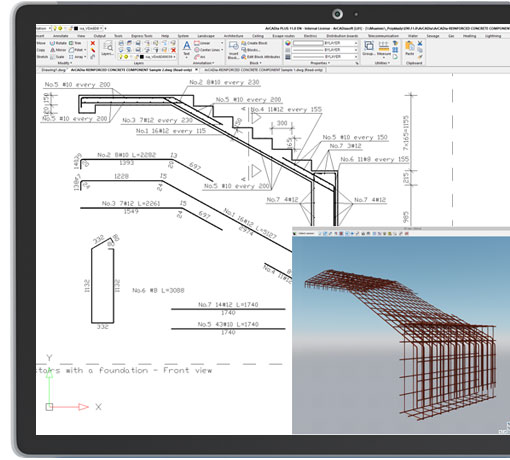

  • Inserindo visualizações e seções transversais com base no modelo tridimensional gerado.
  • Defini componentes facilmente usando visualizações, seções transversais, listas de aço e detalhes de barras.

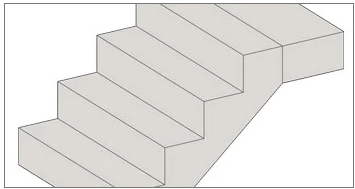

  • Escadas de laje de um lance, escadas de laje de um lance com pé.

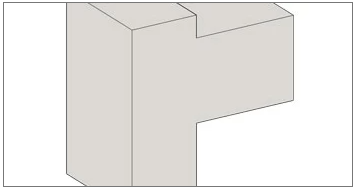

  • Corbel retangular – estribos horizontais, um corbel retangular – estribos verticais, um corbel subcortado – um lado da coluna, um suporte de undercut – em ambos os lados da coluna.

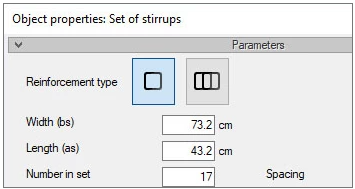

  • Possibilidade de adicionar, editar e remover reforço.
  • Inserindo qualquer barra de reforço em visualizações e seções transversais.
  • Consideração automática do raio de dobra das barras de reforço.
  • Atualização automática dos dados da lista de aço.

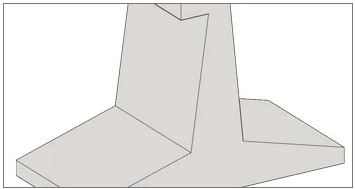

  • Faixa retangular com parede, faixa inclinada com uma parede, pé de tira com parede.

  • Uma parede de contenção de lajes.
